1.工控信息安全現狀

　　隨著兩化融合、工業 4.0、中國制造 2025 概念的落地，傳統的流程領域工廠必然走向聯網、融合，這個過程就如目前電商對傳統零售商的沖擊一樣，產業升級過程是不可逆轉。工業控制系統產品越來越多地采用通用協議、通用硬件和通用軟件，以各種方式與互聯網等公共網絡連接，病毒、木馬等威脅正在向工業控制系統擴散，工業控制系統的安全問題日益突出。“震網”病毒事件充分反映出工業控制系統信息安全面臨的嚴峻形勢。

　　傳統的網絡安全設備主要是面向 IT 系統的防火墻，其基本原理是基于TCP/IP 協議進行封包、過濾。工控系統與傳統 IT 設備的不同，其通訊協議也不是 TCP/IP 協議，所以傳統的防火墻技術無法解決工控系統遇到的網絡邊界安全問題。

　　針對這種工控信息的安全現狀，雙和科技公司開發出了基于雙 CPU 架構與通訊白名單的 HH800GS 工業安全網閘產品，可以有效解決這些網絡安全問題。

　　2.產品概述

　　HH800GS 工業安全網閘是專為工控系統量身定做的網閘設備，其基本功能包括：

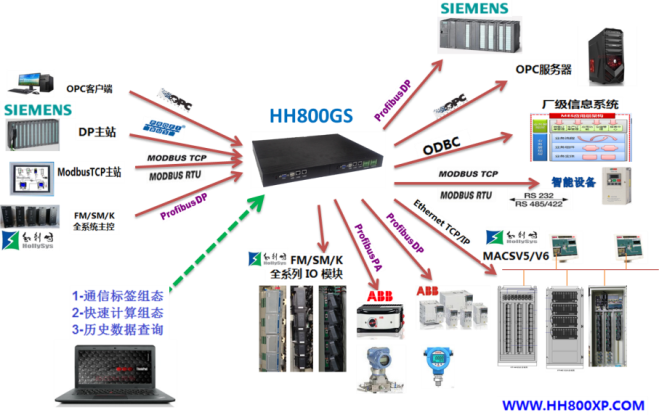

　　支持多種主流的工業通訊協議，可以同時連接 OPC 服務器、OPC 客戶端、SQL ServerOracle 等關系數據庫、Modbus 主站、Modbus 從站、ModbusTCP 主站、ModbusTCP 從站、Profibus-DP 主站、Profibus-DP 從站、和利時公司 FM/SM/K 全系列 IO 硬件、西門子 ET200M、西門子S7300 等 IO 模塊、DP 從站設備（變頻器、智能采集設備）、PA 儀表。　

　l 基于雙 CPU 架構設計，內部雙 CPU 之間使用自定義的私有協議，阻斷依賴 TCP/IP 協議的病毒傳播，同時阻斷基于 IP 網絡協議的黑客攻擊通道，保護數據通訊。通訊白名單的設計，可以使數據通訊安全等級和控制顆粒度高于目前通用的網閘設備。

　　l 內置數據庫，支持快速運算，支持輕量級的控制運算（用于量程轉換、閉環控制、查表等），支持主備雙重冗余實現高可靠性，可查詢顯示歷史數據。

　　3.產品特點

　　HH800GS 專門針對電力、石化、化工等工業控制系統特點進行設計，其特點如下：

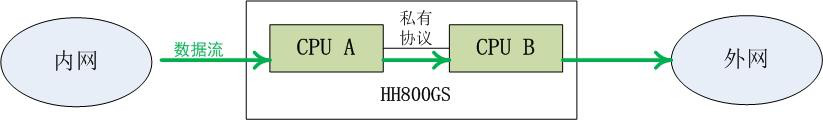

　　（1） 雙 CPU 架構設計。

　　網絡病毒與黑客均依賴 TCP/IP 協議進行遠程攻擊，HH800GS 通過設計雙CPU 架構，且雙 CPU 之間數據轉發使用私有協議，從原理上切斷所有的 TCP/IP 連接，使網絡病毒與黑客攻擊無法穿透 HH800GS 安全網閘。

　　（2） 通訊白名單設計。

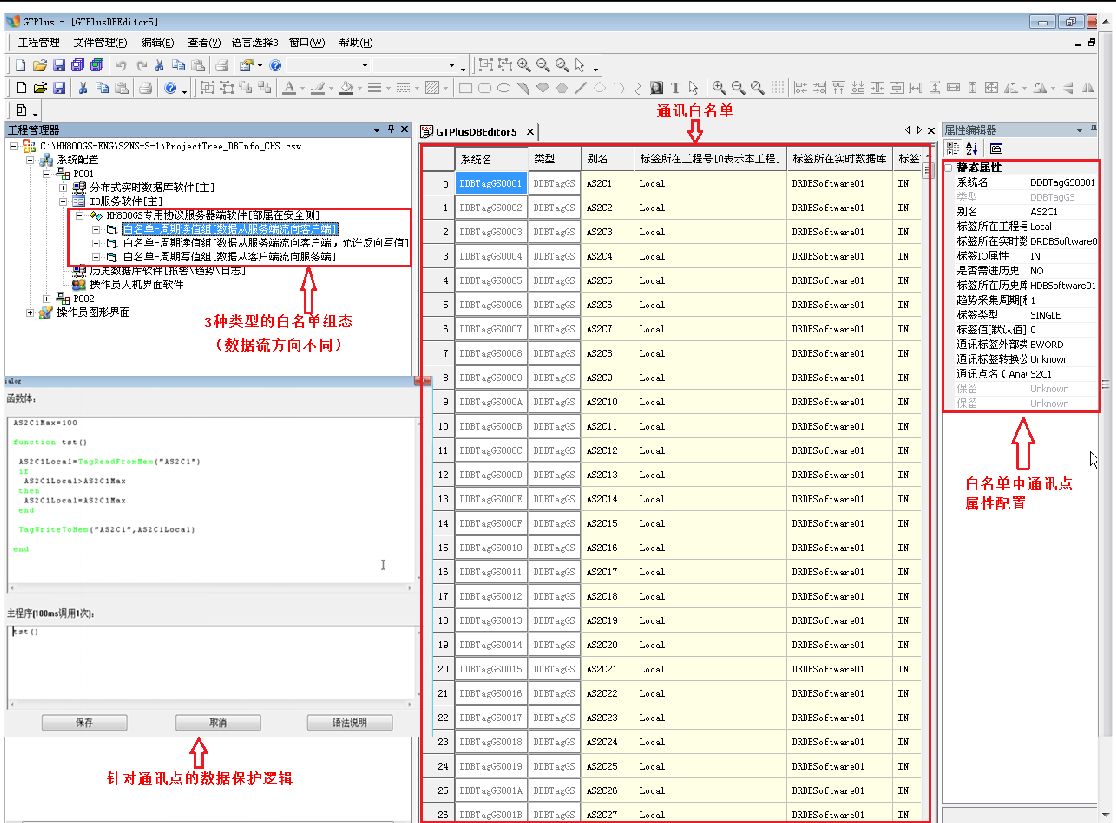

　　在數據通訊前，需通過 HH800GS 內置的通訊組態軟件 GTPlus 建立通訊白名單，限定通訊內容。只有通訊白名單內的數據點可以通過 HH800GS 轉發。同時，還可以針對通訊點進行邏輯保護，例如：通過組態實現“當某個通訊點值超出最大限值時，不進行轉發，保持該點上次值”。數據流方向可以通過組態設置為單向或雙向。

　　4.產品基本配置

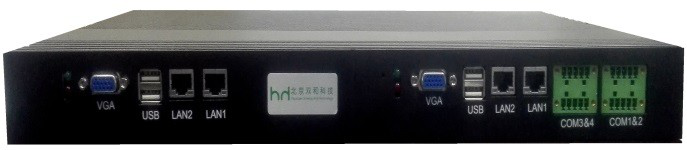

　　硬件采用工業級芯片、IP40 防護、無風扇、鋁合金全封閉設計，適合全天候、嚴苛惡劣環境。

　　5. 產品典型部署方式

　　HH800GS 產品部署在 OPC 通訊設備之間，工廠信息化系統與生產系統之間，工控子系統之間等場合。

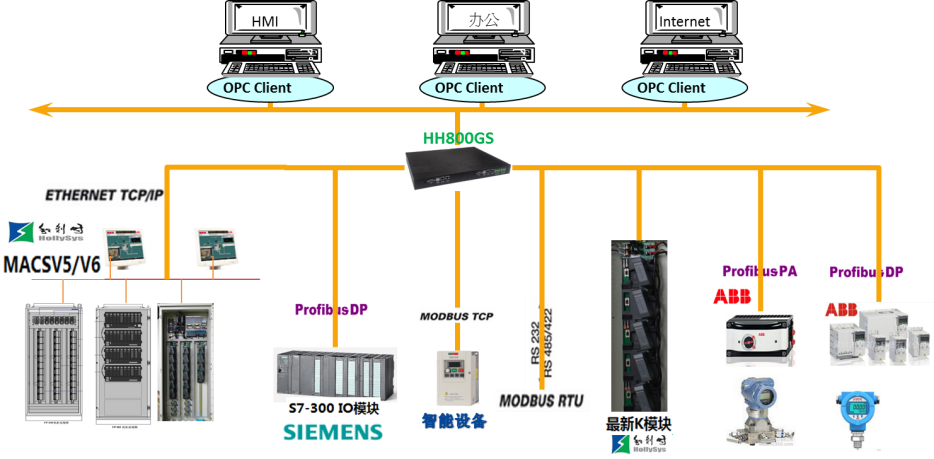

　　（1） OPC 通訊保護。

　　HH800GS 產品內置了OPC 客戶端和服務器端軟件，已經在出廠前配置完畢（包括 DCOM 配置、權限設置等等），現場可以直接使用。同時，還可以保護 OPC 數據通訊的信息安全。

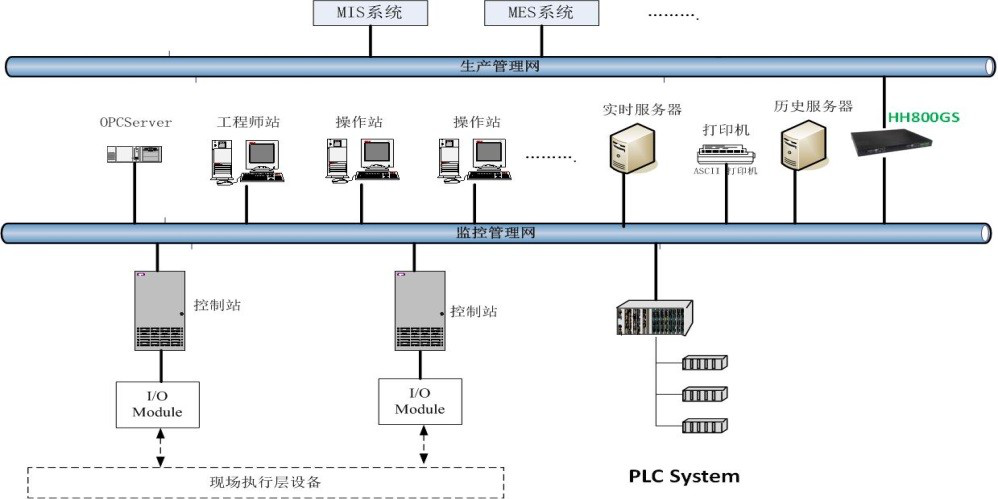

　　（2） 工廠信息化通訊保護。

　　工廠信息化改造時，可以通過 HH800GS 將采集信息直接通過 ODBC 協議寫入 PI 數據庫、SQLServer 等主流關系數據庫。同時，提供數據通訊的信息保護，有效防止工廠信息系統影響工廠的生產系統。

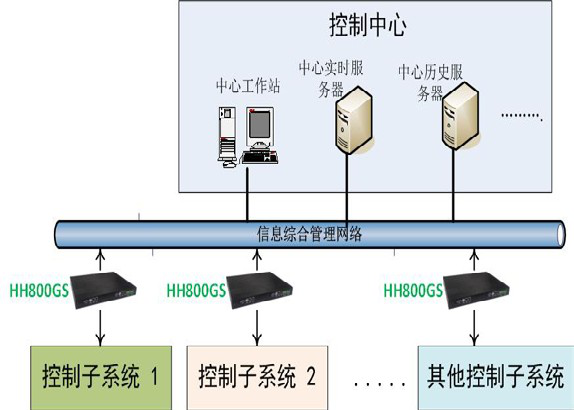

（3）工控子系統之間的通訊保護。

　　以軌道交通綜合監控系統（ISCS）為例，進行說明。軌道交通 ISCS 系統包括：中心 PSCADA 監控系統，中心 BAS 監控系統等，在這些子系統之間，可以通過 HH800GS 進行數據通訊保護。

　　6. 產品資質

　　HH800GS 工業安全網閘已經成功申請了相應的軟件著作權，對其產品專利進行保護。
