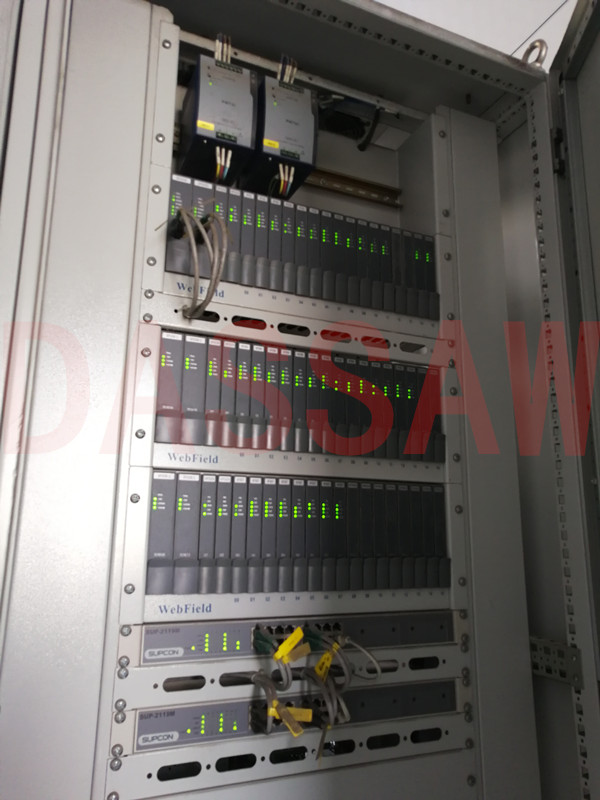

為濱州某熱電企業進行中控DCS系統的維護和擴容

為期一周的緊張有序的維護與擴容；分享一下檢修規程

浙大中控DCS系統的檢修規程

1 DCS控制系統的原理及技術性能

1.1 DCS控制系統的原理：DCS系統即分布式控制系統，其實質是計算機技術對生產過程進行集中監視、操作、管理和分散控制的一種控制技術。分布式操作系統的構成：作為一種縱向分層和橫向分散的大型綜合控制系統，它以多層計算機網絡(luò )為依托，將分布在全場范圍內的各種控制設備的數據處理連接在一起，實現各部分信息的共享的協調工作，共同完成控制、管理及決策功能。

其硬件設備有管理操作應用的工作站、現場控制站和通信網絡(luò )組成。管理操作應用工作站包括工程師站、操作員站和控制站等各種功能服務站。工程師站提供技術人員生成控制系統的人機接口，主要用于系統組態和維護，技術人員也可通過工程師站對應用系統盡心監控。操作員站提供技術人員與系統數據庫的人機交換界面，用于監視可以完成數據的狀態值顯示和操作員對數據點的操作。歷史站保存整個系統的歷史數據，供組態軟件實現歷史趨勢顯示，報表打印和事故追憶等功能。現場控制站用于對現場信號的采集處理，控制策略的實現，并具有可靠地冗余保證。網絡(luò )通信功能：通信網絡(luò )連接分布式控制系統的各個分布部分，完成數據、指令及其他信息的傳遞。為保證DCS可靠性，電源、通信網絡(luò )、過程控制站都采用冗余配置。

1.2 DCS系統組成

DCS控制系統由工程師站、操作站、控制站、過程網絡(luò )組成。

1.2.1 工程師站是為專業工程技術人員設計的，內裝有相應的組態平臺和系統維護工具。通過系統組態平臺生成適合于生產工藝要求的應用系統，具體功能包括：系統生成、數據庫結構定義、組態操作、流程圖畫面組態、報表程序編制等。而使用系統的維護工具軟件實現過程控制網絡(luò )調試、故障診斷、信號調校等。

1.2.2 操作站是由工業PC機、LED顯示器、鍵盤、鼠標、打印機等組成的人機系統，是操作人員完成過程控制監控管理任務的環境。

1.2.3 控制站是系統中直接與現場打交道的I/O處理單元，完成整個工業過程的實時監控功能，控制站可冗余配置。

1.2.4 過程控制網絡(luò )實現工程師站、操作站、控制站的連接，完成信息、控制命令等傳輸，雙重冗余設計。

1.3 DCS技術性能

1.3.1 DCS應完成模擬量控制、數字量控制、數據采集功能、設備保護及聯鎖功能，滿足各種運行工況的要求，確保系統安全、高效運行。

1.3.2 DCS應由分散處理單元、過程輸入輸出通道、數據通訊系統和人機接口等組成。

1.3.3 DCS系統應易于組態、易于使用、易于擴展。DCS按工藝系統劃分控制功能區分散組態，控制系統應在功能和物理上適當分散。

1.3.4 DCS的設計應采用合理的冗余配置和診斷技術，使其具有高度的可靠性。系統內任一組件發生故障，均不影響系統其他部分的工作，也不會(huì )是異常狀態更加惡化、降低功能，或縮短設備使用壽命。

1.3.5 DCS應采取有效措施，以防止由于各類計算機病毒侵害造成的DCS內各村初期的數據丟失或其它對系統的損壞。

1.3.6 DCS系統應具有良好的接地及很好的抗干擾性能。

1.4 DCS主要技術參數

    DCS系統的控制站主控卡、數據轉發卡、I/O卡件、電源卡、電源箱，操作站工控機、顯示器、鼠標、鍵盤等正常運行情況。

2 設備完好標準

2.1 操作站完好標準

2.1.1 操作站工控機、顯示器、鼠標、鍵盤等硬件完好。

2.1.2 實時監控工作是否正常，包括數據刷新、各功能畫面的（鼠標和鍵盤）操作正常。

2.1.3 查看故障診斷畫面，是否有故障提示。

2.2 控制站完好標準

2.2.1 各卡件工作正常，指示燈正常無故障顯示（FALL燈）

2.2.2 電源箱工作正常，電源風扇工作正常，5V、24V指示燈正常。

2.3 通訊網絡(luò )完好標準

2.3.1 主控卡上網絡(luò )信號指示燈指示正常。

2.3.2 網絡(luò )服務器各網段指示燈正常。

2.3.3 工控機網絡(luò )指示燈指示正常。

3、DCS系統日常維護

3.1 日常巡檢內容：

每天必須進行兩次以上的巡回檢查，檢查內容包括：

3.1.1 向當班工藝人員了解DCS的運行情況；

3.1.2  查看“故障診斷”畫面，檢查有無故障現象；

3.1.3  檢查控制站各卡件指示燈有無異常；

3.1.4  檢查控制室溫度及空調運行情況；

3.1.5  檢查控制站機柜及操作柜散熱風扇運行情況。

3．2 控制站的定期維護管理及測試：

3.2.1 控制室與操作室的維護管理

3.2.1.1 保證控制室及操作室的照明符合要求（安裝日光燈進行采光）；

3.2.1.2 檢查操作室與控制室的溫度及濕度和空調的運行情況，并應特別注意控制機柜的卡件等電子設備有無出現水珠或凝露現象；

3.2.1.3 檢查有無腐蝕性氣體腐蝕設備與過多的粉塵堆積的現象，操作臺及控制機柜的風扇濾網應定期拆洗，建議每月更換、拆洗一次；

3.2.1.4 檢查操作室、控制室受電磁干擾情況和振動情況。

3.2.2 計算機的維護管理

3.2.2.1 文明操作，愛護設備，保持清潔，防灰防水；

3.2.2.2 不可強制性關閉計算機電源；

3.2.2.3 鍵盤與鼠標操作須用力恰當，輕拿輕放，避免尖銳物刮傷表面；

3.2.2.4 顯示器應遠離熱源，保證顯示器通風不被物體擋住；

3.2.2.5 在進行計算機信號電纜、通訊電纜連接或拆除時，請確認計算機電源開關處于“關”狀態。

3.2.2.6 嚴禁使用非正版的微軟公司視窗操作系統軟件。

3.2.2.7 系統維護人員應謹慎使用外來軟盤或光盤，防病毒侵入。

3.2.2.8 系統維護人員應做好系統所需的各種驅動軟件的硬盤備份。

3.2.2.9 系統維護人員應做好控制子目錄文件（組態、流程圖、SCX語言、圖形化編程等）、各控制回路的PID參數、調節器的正反作用等系統數據的硬盤備份記錄工作，同時要求采用書面、軟盤、光盤等進行備份；對系統組態、控制參數作必要修改后，系統維護人員應及時做好記錄及時做好記錄及備份更新工作。

3.2.3 控制站的維護管理

3.2.3.1 控制站的任何部件在任何情況下嚴禁擅自改裝、拆裝；

3.2.3.2 每星期至少進行一次定期檢查，檢查內容為：

a) 檢查所有控制站的卡件是否工作正常，有無故障顯示（FAIL燈亮）

b) 檢查各機柜電源箱是否工作正常，電源風扇是否工作；

c) 檢查系統接地（包括操作站、控制站等），防雷接地裝置是否符合標準要求。

3.2.3.3 正常運行時，關閉控制柜柜門。

3.2.4 DCS系統網絡(luò )的維護管理

3.2.4.1在進行例行檢查時，應注意SCnetⅡ網絡(luò )部件需嚴格按照網絡(luò )標識與網絡(luò )連接圖進行連接，避免將A網的網絡(luò )部件接入B網或將B網的網絡(luò )部件接入A網。

3.2.4.2 應對網絡(luò )部件及網絡(luò )連接狀態進行定期檢查，檢查內容為：

a) 檢查各操作站網卡指示燈狀態是否正常；

b) 檢查主控卡的LED-A（A網工作指示燈）、LED-B（B網工作指示燈）指示燈是否正常；

c) 檢查控制站的數據轉發卡是否工作正常；

d) 檢查I/O卡件以及數據轉發卡的COM指示燈（通訊指示燈）是否正常；

e) 檢查集線器、交換機通訊指示是否正常；

f) 檢查ScnetⅡ網絡(luò )的雙絞線的各接頭連接是否可靠正常，檢查SBUS網絡(luò )的各接頭連接是否可靠正常；

g) 檢查監控軟件的系統“故障診斷”畫面中是否有提示通訊故障。

3.2.5 UPS的維護管理

3.2.5.1 UPS應定期進行檢查，檢查內容為：

a) 檢查UPS電池組電壓是否達到額定值；

b) 檢查UPS輸入/輸出電壓是否達到額定值；

c) 檢查UPS的LED狀態指示燈是否正常。

3.2.5.2 應定期對UPS進行斷電測試及放電：

a) 通過斷開UPS交流進線，測試UPS電池供電能力；

b) 保持電池供電，至電池即將釋放完止；

c) 建議每月對UPS實施放電操作一次。

3.2.5.3 UPS進行停電檢修時，務必由專業技術人員進行操作。

3.2.6 DCS系統的冗余測試

大修或者其它原因停車時，可對系統各電源、卡件進行冗余測試：

3.2.6.1供電冗余測試： 供電冗余包括交流供電冗余和直流供電冗余。

a) 交流供電冗余測試：分別斷開冗余交流220VAC進線的一路，系統有一半的交流供電回路失電，檢查系統是否仍然可以正常工作。

b) 直流供電冗余測試：先斷開1、3、5電源箱電源，測量每一個機籠母板電源端子上5V、24V的電壓；通上1、3、5電源箱電源，再斷2、4、6電源箱電源，再測量每一個機籠母板電源端子上5V、24V的電壓。電源箱5V輸出電壓應在5.10V~5.25V之間，電源箱24V輸出電壓應在23.00V~25.00V之間，如果電壓偏差較大應及時檢查處理，否則會(huì )影響卡件的正常工作。

3.2.6.2卡件冗余測試：通過帶電拔插互為冗余的卡件，檢查是否正常。（如果拔出主控卡或數據轉發卡并插回后，應等數據拷貝完成后才可以拔另一塊卡件（約需10秒），否則在生產過程中會(huì )造成嚴重后果）

3.2.6.3 通信冗余測試：

a) 斷開主控卡上1#通訊線，利用下載組態功能測試是否正常，正常則表明2#通訊網絡(luò )正常，同理可測試1#通訊網絡(luò )；

b) HUB冗余測試：斷開1#HUB電源，操作站故障診斷應顯示“0”故障，數據刷新正常，則2#HUB正常，同理可測試另一HUB；

c) 操作站網卡冗余測試：先斷開操作站兩網卡中的一根網線，故障診斷應顯示1#或2#網線故障，同時數據刷新應保持正常。

4 DCS的檢修周期和檢修內容

4.1 檢修周期

4.1.1 DCS監控工控機、控制站半年進行灰塵清理。

4.1.2 DCS系統一年進行一次大修。

4.2 檢修內容：

4.2.1 硬件的吹掃和清洗

a) 將計算機內的可拆卸部件、各散熱風扇的濾網、各I/O卡件進行吹掃和清洗；

b) 將各控制站內的部件，包括主控卡、I/O卡件、機籠、各通訊卡件進行吹掃和清洗。

4.2.2 接地系統的檢修：<span style="font-family: 等&
